portfolio / Reforços estruturais com elementos metálicos

Reabilitação e Reforço Estrutural das Passagens Superiores ao caminho-de-ferro aos Kms 11+630 e 12+200.

Nº da obra:
275

Tipo de obra:
Reabilitação e Alargamento

Dono de obra/Cliente:
EP – Estradas de Portugal

Valor:
87.000,00 €

Data da execução:
Julho a Novembro de 2007

Localidade:
Trofa

ver PDF

Descrição dos trabalhos:
Desmatação da zona envolvente;
Limpeza das áreas expostas por recurso a jacto de água;
Remoção do betão destacado e escarificação até ficarem expostas as armaduras afectadas;
Decapagem das armaduras com escovilhão de aço, ao grau St 3;
Limpeza da superfície de betão de modo a ficar rugosa e isenta de gorduras e solventes;
Pintura das armaduras afectadas com agente de colagem com propriedades anticorrosivas;
Preenchimento das fendas com argamassa com propriedades tixotrópicas;

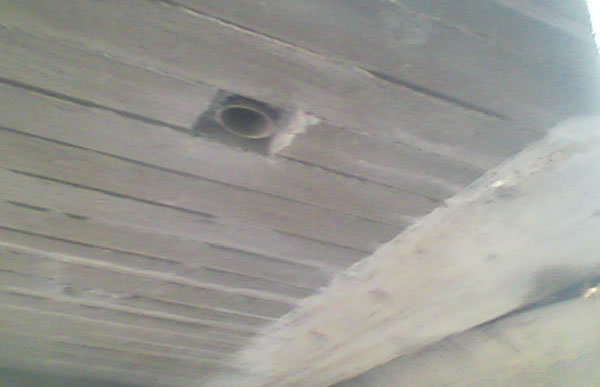

Limpeza de toda a superfície dos alçados, parte inferior dos tabuleiros e muros de ala;
Limpeza de focos de vegetação e lavagem com jacto de água sob pressão;

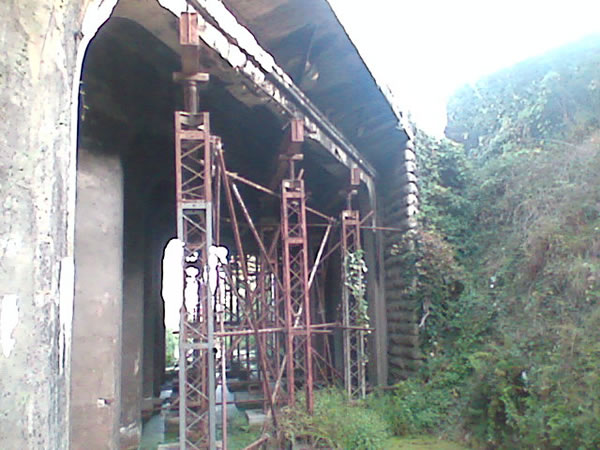

Remoção do escoramento provisório existente na PS ao km 12+200;

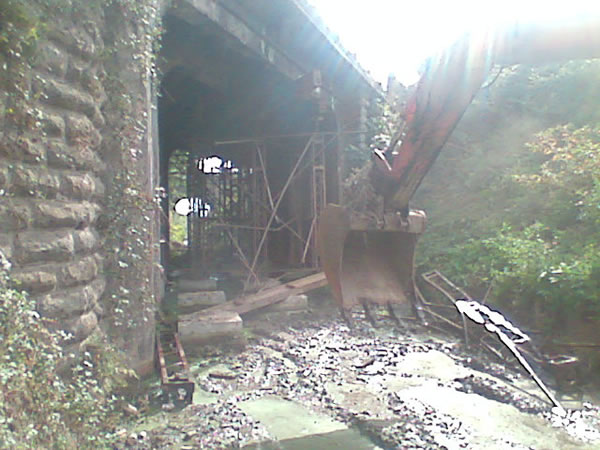

Execução dos movimentos de terras necessários à execução das fundações;
Execução das sapatas de fundação dos pilares metálicos UNP200 das estruturas de reforço;
Montagem dos pilares UNP200 que realizam os pórticos principais;Obra 275 (Cont.)
Execução das ligações entre os pilares UNP200 e as paredes de betão dos encontros das
obras de arte existentes;
Montagem das vigas HEB500 que realizam os pórticos principais;
Execução das ligações articuladas entre as vigas HEB500 e os pilares UNP200;
Montagem das vigas HEB300 que realizam as vigas de distribuição sobre as vigas principais de reforço e entre as nervuras das obras existentes;
Execução da ligação entre as vigas de distribuição e as vigas principais das estruturas de reforço com possibilidade de ajuste em altura;
Execução da ligação entre as vigas metálicas de distribuição e as nervuras em betão das estruturas existentes;
Ajuste da ligação entre as vigas principais das estruturas de reforço e as vigas de Ajuste da ligação entre as vigas principais das estruturas de reforço e as vigas de
distribuição elevando as estruturas de betão até se atingir uma reacção equivalente a 10% do peso próprio dos tabuleiros de betão da PS ao km 12+200 e de 30% no caso da PS ao km 11+630;
Aperto final de todas as ligações entre elementos de reforço e as estruturas reforçadas;
Substituição e/ou reparação das guardas metálicas de ambas as pontes;
Execução do esquema de pintura a dar em obra 1 demão de tinta de acabamento com 80µ em todas as peças que apresentem marcas ou defeitos de pintura decorrentes do seu manuseamento e montagem e/ou que comprometam o bom acabamento das obras.
